安全、可靠：适用于危险环境，技术领先的UL防爆控制柜

                                                               PX型UL防爆控制柜：

将正压外壳的危险分类从1区降至非危险或从 1类（煤矿井下危险区）降至非危险的正压保护。该产品采用自动控制方便、可靠；

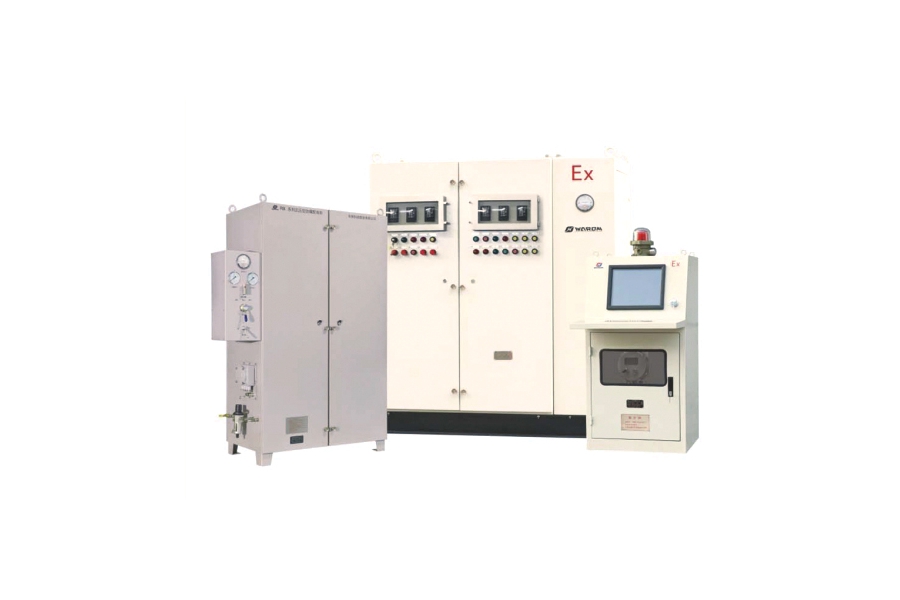

该产品有箱式、柜式、琴式三种形式，采用不锈钢材质304或316L；

柜式产品采用优质钢板折弯后焊接成型， 主副盘为左、右结构， 电 缆沟座式安装，下 进线、前门操作，后门检修；

箱式产品采用优质钢板焊接结构 主、副盘为上、下结构，挂式安装，下进线， 前门操作和检修，可按用户要求进行特殊设计；

箱式产品正压腔体积相对小一些、适合集中控制、仪表分析、可编程控制器、单板工控机、微处理控制等系统；

按用户要求可作为大型设备的配套电控箱，随设备整体安装， 配套使用；用户根据内装电器元件的数量， 选择适合的箱式尺寸；

琴式产品采用优质钢板折叠焊接成型，主、副盘为前、后结构，座式安装，下进线、琴式操作，后门检修；

琴式产品正压内腔内装元件主要以现场控制元件、分析仪表、集中控制、信号联络为主 ，实现现场连续操作、监控。可根据用户加装电脑；柜式和琴式产品后门均采用快速开门装置， 方便用户安装和检修；

产品概括：

产品设置换气连锁， 产品投运前，只 有经过主盘内腔换气｀ 并达到规定的时间和换气量后， 确保主盘内部吹除了易燃易爆气体，副盘才能受电，

并开始检测主腔气压，确保产品投运时， 电器元件已被洁净介质有效隔离，

只有主盘内腔气压满足规定的气压要求时，副盘内电源自动切换系统才会向主腔送电 ； 主盘内腔工作气压为100Pa  < P < 8 0 0 Pa;

当气压高千800Pa时，自控系统自动关闭进气或开启排气阀， 自动调整内部气压，保证产品不受高气压冲击而变形损坏。当气压低于 100Pa时，

自控系统自动报警（声光），并开启进气  自动调整内部补气 补气成功时，自 动恢复正常，不成功并内部气压降到60Pa时，必要时 可设置系统自动断电，

副盘自控系统为不间断连续监控， 并显示主盘内腔压力参数，

同型号产品可多台并联运行，

用户提供气源时，须配备洁净或惰性气体气，源一般情况下，用户现场的仪表气源可满足要求。气源压力为0.2 - 0 .8MPa.

用于安装在具有本质安全电路扩展至危险环境 (with Intrinsically Safe Circuit Extension into Hazardous Locations) 的一般环境工业控制柜，根据美国电工法规 NFPA 70，将依相关的危险环境等级分类如下：

* Class I, Division 1

* Class I, Zone 0 and Zone 1 (AEx)

* Class II, Division 1

* Class III, Division 1

* Zone 20 and Zone 21 (AEx)

与危险环境相连通的工业控制柜需要使用 UL 列名的安全栅，以进一步确保扩展电路是具有本质安全的保护，另按要求，每个控制柜另需要控制图纸，主要是要确保设备在意图被使用的现场，可以被正确连接安装。

技术参数

执行标准： GB3836.1 、 GB3836.2 、 GB3836.3 、 GB3836 .4、 GB 3836.5、GB12476.1、GB12476.4、GB12476.5、GB12476.7 IEC60079-0、IEC60079-1、IEC60079-2、 IEC60079-7、IEC60079-11、IEC61241-0、IEC61241-1

EN60079-0、EN60079-1、EN60079-2、EN60079-7、EN60079-11、EN61241-0、EN61241-1

防爆标志： Ex d ib pz a C T4 Ge/Ex ID A21 IP66 T130"C、 Ex pz a C T4 Ge/ Ex tD A21 IP66 T130"C Ex de ib px a B T4 Gb、Ex d e ib px a C T4 Gb/Ex pD ID A21 IP65 T130-C

Ex de px a C T4 Gb/Ex pD tDA21 IP65 T130"C

防护等级： IP65 /IP66

工作压力： 60-BOOPa

气源压力： 0.2-0.BMPa

为控制系统产品提供全球市场准入解决方案用于满足北美市场的 UL 标志和全球市场认证的需求。

我们可以提供全球市场准入解决方案，同时满足控制系统产品和辅助电气安全类产品在北美市场的UL 标志以及面向全球市场的其他认证需求。我们全球的专家和工程师网络可以协助您了解不同国家和全球对特定市场应用的要求。一站式认证流程可助力您将产品更快地投入市场。通过成熟的全球认证计划，这一得到简化和加速的流程不仅能够帮助您节省时间，而且能够节省资金投入。

UL是美国保险实验室，其防爆认证主要是UL Class I和UL Class II，适用于北美地区。在危险环境中，电器设备产品的使用与安装，须符合美国电工法规（NEC®）条款500-506 的要求；同时还会有主管机关（Authority Having Jurisdiction, AHJ）到现场进行审核。UL 在北美地区广受认可，可以提供包括普通场所及危险场所的评估和测试服务。
