NeoGear 帮助制造工业的用户适应不断变化的市场需求的挑战并创造企业发展的机遇。NeoGear 的核心是叠层母排系统，它取代了传统的水平和垂直母排系统。叠层母排系统从设计上实现防故障电弧等安全性能。NeoGear 综合了平台的连通性和智能化，是一款出类拔萃的低压开关柜。
在工业、楼宇以及基础设施中，各种系统的运行都依赖于安全可靠的电能供应，即使是短暂的停电也有可能造成严重的后果。为此，您需要能够应对各种意外事故的产品和系统来满足安全要求。宣鸿电力作为全球领先的配电系统供应商，为客户提供稳定可靠，安全智能的配电解决方案。无论是能源安全，还是能效管理，UL标准凭借其最严格的安全可靠性为您保驾护航。
更安全 洞悉一切的开关柜
自 1972 年以来，低压开关柜一直是客户的首选产品。NeoGear 带来了低压开关柜技术的创新突破。
NeoGear 帮助制造工业的用户适应不断变化的市场需求的挑战并创造企业发展的机遇。NeoGear 的核心是叠层母排系统，它取代了传统的水平和垂直母排系统。叠层母排系统从设计上实现防故障电弧等安全性能。NeoGear 综合了平台的连通性和智能化，是一款出类拔萃的低压开关柜。
数字化
1、空气断路器（ACB）的进/出线端和抽出式单元的一次插安装集成温度传感器
2、通过智能电气设备（如电机控制器 M10x、馈电管理单元 FC610、断路器 Emax 2、Tmax XT等）进行电参量和设备运行状态检测
3、通过浏览器访问本地部署的设备运行监管系统收集和分析的数据
4、通过串行协议（Modbus RTU、Profibus DP）和基于以太网的协议（Modbus TCP、Profinet、IEC 61850）连接到工厂的监测和控制系统
5、可选的云端设备健康管理系统
· 6、 模块化低压开关柜，工作条件至 400/415 V、3200 A
· 7、 遵循 GB/T
7251.1/.12、IEC 61439-1/-2 和 IEC 61641 第 3 版的要求并且通过型式试验
· 8、被动电弧防护标准 1 至 7，通过 IEC TR 61641 第 3 版要求的测试（至 400 V、80 kA / 500 ms）
· 9、 叠层母排系统至 3200 A，80 kA / 1 s
· 10、抽屉式和插入式电机回路和馈电回路
|
标准 |
通过型式试验验证的组装式开关柜 |
|
GB/T 7251.1/12，IEC 61439-1/2， EN 61439-1/2，DIN_VDE 0660，第500部分 BS 5486，UTE 63-412 |
|
|
试验报告 |
国家强制性产品认证(CCC)&CQC自愿认证 |
中国质量认证中心 |
||
|
型式试验 |
ASTA，DEKRA，上海电器设备检测所 |
|||
|
短路强度试验 |
ASTA，DEKRA，上海电器设备检测所 |
|||
|
抗故障电弧试验(按IEC TR 61641，VDE0660第508部分) |
ASTA，DEKRA，上海电器设备检测所 |
|||
|
船级社认证 |
GL，ABS，BV，DNV，CCS |
|||
|
核电站震动安全测试 |
DRL德国宇航研究所，国家电器产品质量监督检验中心 |
|||
|

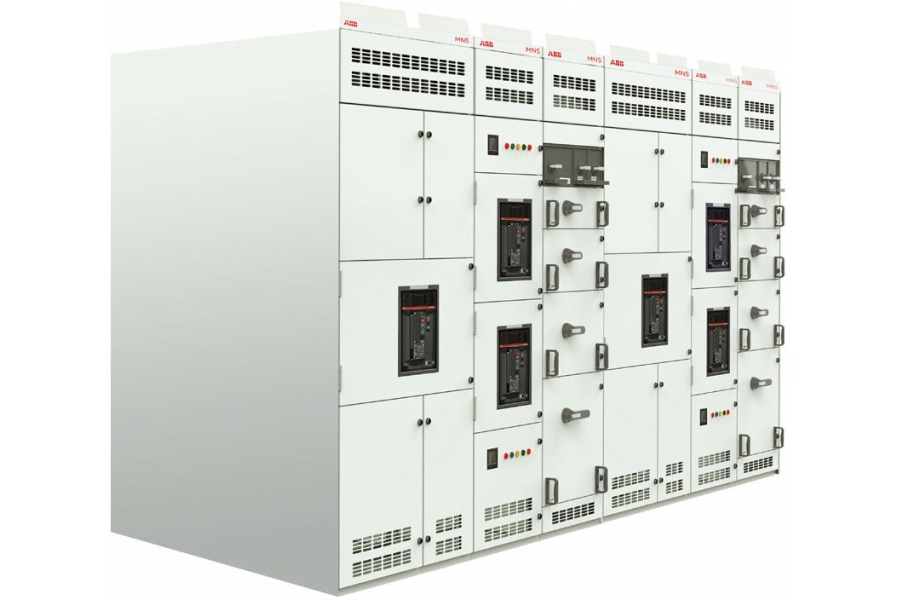

电气参数 |
额定电压 |
额定绝缘电压 |
至1000V AC，3 P，1500V DC* |
|
|
额定工作电压 |
至690V AC，3 P，750V DC* |
|||
|
额定冲击耐受电压_Uimp |
6/8/12 kV* |
|||
|
过电压等级 |
II/III/IV* |
|||
|
污染等级 |
3 |
|||
|
额定频率 |
至60 Hz |
|||
|
额定电流 |
主母线 |
额定电流_le |
至7300 A |
|
|
额定峰值耐受电流_lpk |
至264 kA |
|||
|
额定短时耐受电流_lcw |
至120 kA, 1 s 至100 kA, 3 s |
|||
|
配电母线 |
额定电流_le |
至2000 A |
||
|
额定峰值耐受电流_lpk |
至220 kA |
|||
|
额定短时耐受电流_lcw |
至100 kA, 1 s |
|||
|
抗故障电弧 |
额定工作电压 |
至690 V |
||
|
预期短路电流 |
至100 kA |
|||
|
持续时间 |
300 ms |
|||
|
判定准则 |
电弧等级C |
|||
|
结构特性 |
尺寸 |
柜体及支件构件 |
DIN41488 |
|
|
推荐高度 |
2200，2300 mm |
|||
|
推荐宽度 |
400，600，800，1000，1200 mm |
|||
|
推荐深度 |
800，1000，1200 mm |
|||
|
基本模数 |
E=25 mm符合DIN 43660 |
|||
|
表面保护 |
骨架 |
覆铝锌 |
||
|
内部小室隔板及元件安装板 |
覆铝锌/热浸锌/非金属 |
|||
|
安装横梁 |
覆铝锌/热浸锌 |
|||
|
外壳 |
电漆亮灰色 RAL 7035色标 |
|||
|
防护等级塑料零件 |
IEC 529 |
至IP54 |
||
|
无卤素、自熄 |
DIN VDE0304 第3部分 |
|||
|
无CFC、阻燃 |
IEC707 |
|||
|
内部小室分隔 |
至Form 4 |
|||
·
|

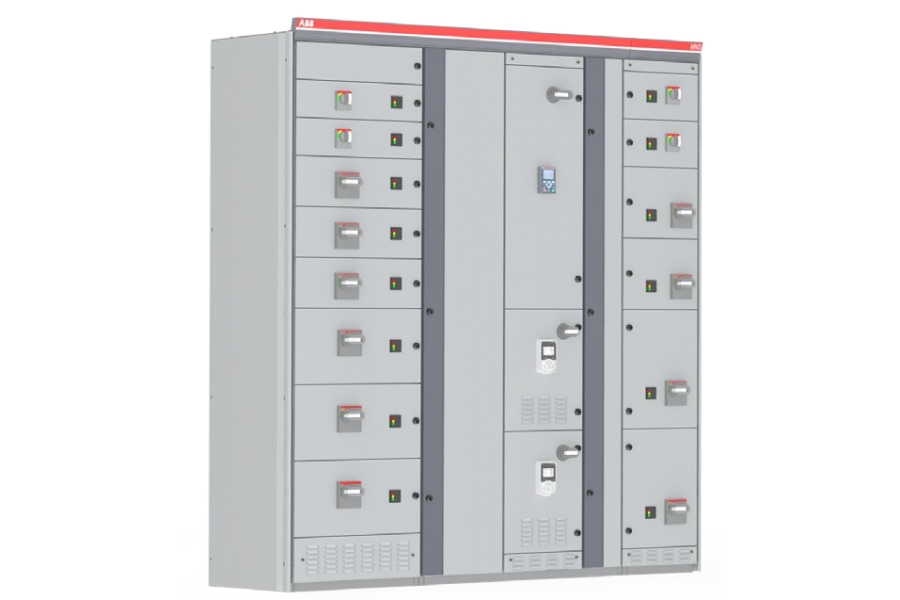

标准 |
通过型式试验验证的组装式开关柜 |
|
GB/T 7251.1/12，IEC 61439-1/2， EN 61439-1/2，DIN_VDE 0660，第500部分 BS 5486，UTE 63-412 |
|
|
试验报告 |
国家强制性产品认证(CCC)&CQC自愿认证 |
中国质量认证中心 |
||
|
型式试验 |
上海电器设备检测所 |
|||
|
短路强度试验 |
上海电器设备检测所 |
|||
|
抗故障电弧试验(按GB/T 18859-2016) |
上海电器设备检测所 |
|||
|
|
|
|||
|
|
|
|||
|
电气参数 |
额定电压 |
额定绝缘电压 |
至1000V AC |
|
|
额定工作电压 |
至415V AC |
|||
|
额定冲击耐受电压_Uimp |
6/8/12 kV* |
|||
|
过电压等级 |
II/III/IV* |
|||
|
污染等级 |
3 |
|||
|
额定频率 |
至60 Hz |
|||
|
额定电流 |
主母线 |
额定电流_le |
至5000 A |
|
|
额定峰值耐受电流_lpk |
至220 kA |
|||
|
额定短时耐受电流_lcw |
至100 kA，1 s |
|||
|
配电母线 |
额定电流_le |
至2000 A |
||
|
额定峰值耐受电流_lpk |
至176 kA |
|||
|
额定短时耐受电流_lcw |
至80 kA，1 s |
|||
|
抗故障电弧 |
额定工作电压 |
至415 V |
||
|
预期短路电流 |
至65 kA |
|||
|
持续时间 |
300 ms |
|||
|
判定准则 |
电弧等级A |
|||
|
结构特性 |
尺寸 |
柜体及支件构件 |
DIN41488 |
|
|
推荐高度 |
2300 mm |
|||
|
推荐宽度 |
400，600，800，1000，1200 mm |
|||
|
推荐深度 |
1000，1200 mm |
|||
|
基本模数 |
E=25 mm符合DIN 43660 |
|||
|
表面保护 |
骨架 |
覆铝锌 |
||
|
内部小室隔板及元件安装板 |
覆铝锌/热浸锌/非金属 |
|||
|
安装横梁 |
覆铝锌/热浸锌 |
|||
|
外壳 |
电漆亮灰色 RAL 7035 |
|||
|
防护等级塑料零件 |
IEC 529 |
IP30至IP41 |
||
|
无卤素、自熄 |
DIN VDE0304 第3部分 |
|||
|
无CFC、阻燃 |
IEC707 |
|||
|
内部小室分隔 |
至Form 3B |
|||
|
|
|
|
|
|
