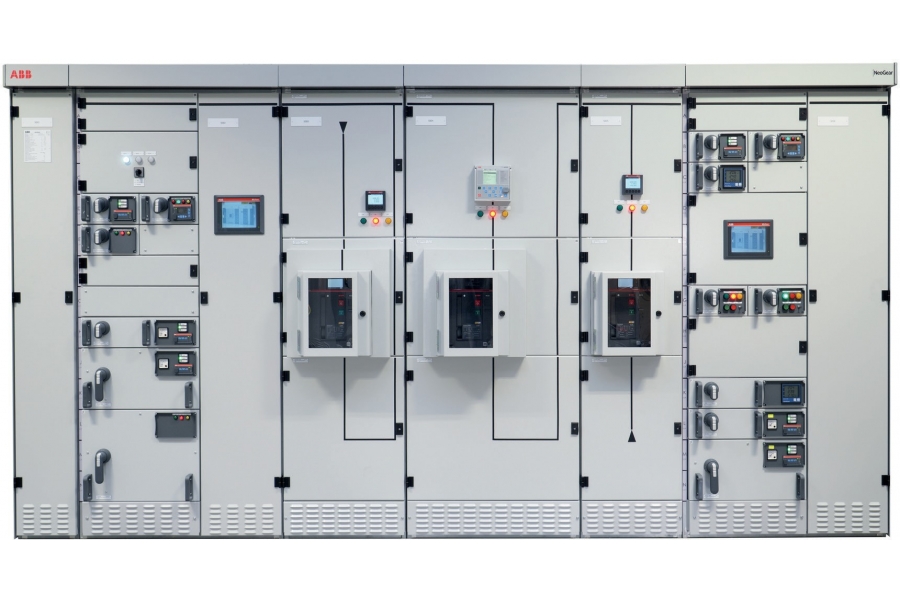

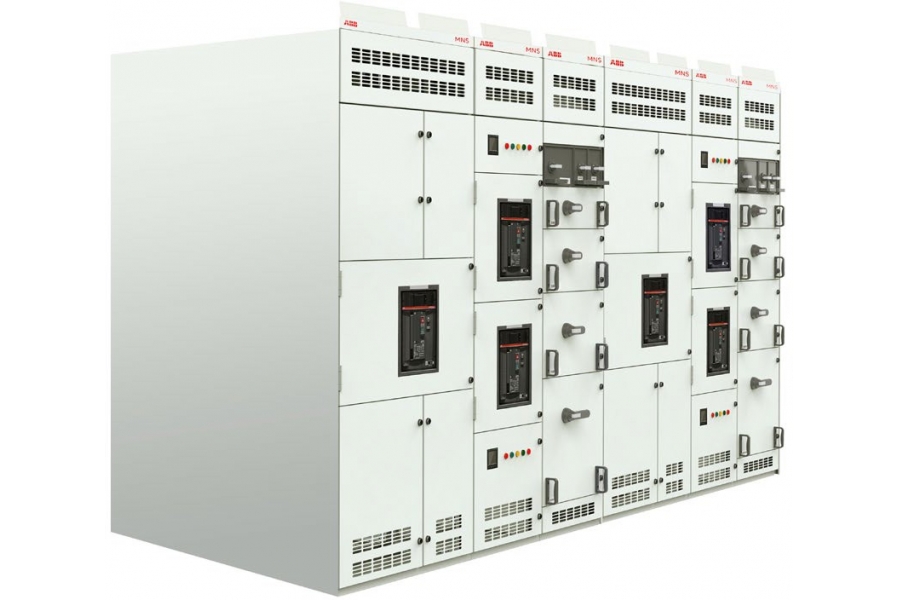

基于广受认可的MNS智能开关柜UL解决方案

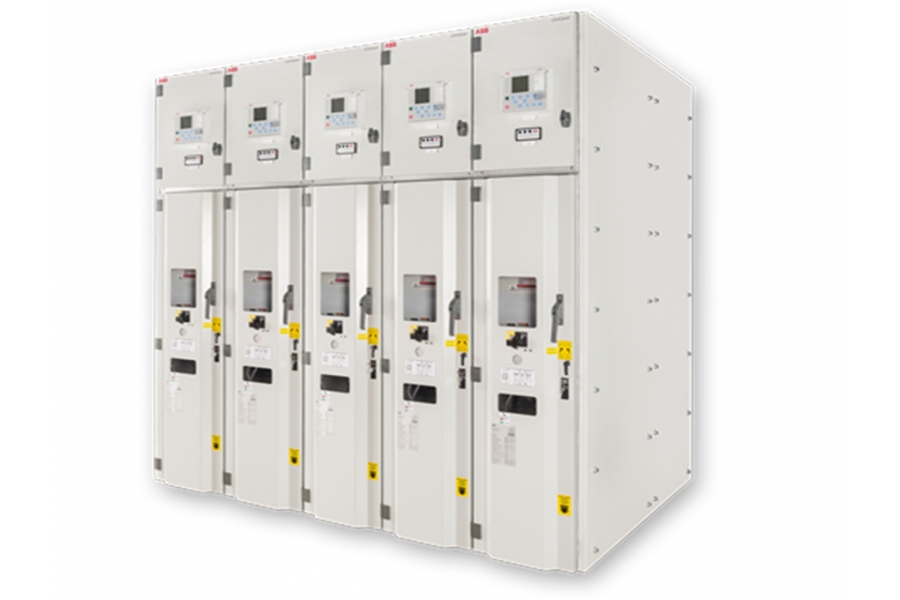

轻便、经济的真空接触器柜主要应用于投切电动机、变压器和电容器负载的领域中，广泛应用于核电市场。开关柜所配备的真空接触器 V7 / ZVC，可进行频繁的操作，电寿命可达 100,000 次，操作过电压低。业界出色的电气性能，满足客户各项需求，防腐及盐雾环境方案，满足现场严苛环境要求。

作为空气绝缘的金属封闭开关设备，具有极紧凑的柜型设计，柜宽仅 325 mm，具备完善的机械闭锁，防止误操作，结构强度高，可耐受内部电弧故障达 50 kA / 1 s，可满足空间紧凑配电室需求。

设计方案灵活，包括在结构上可与 UniGear ZS1 实现直接拼接，电缆进出方案底部或顶部进入柜体等。 该柜型按照 GB 标准要求，进行了全面的型式试验，并且通过了核级认证，数字盘柜预留接口，实现细分应用场景。

产品优势

·         结构紧凑，柜宽仅有 325 mm

·         模块化结构，易于安装

·         适用范围广，可扩展无线测量及电操应用

产品特点

·         额定电压：7.2 kV

·         额定电流：400 A

·         额定短时耐受电流：50 kA / 3s

  提供完善的电机保护。完善的电机保护是对电动机运行过程中的各种运行状况的详细信息进行采集跟踪，通过对故障报警、保护

 动作（保护脱扣）以及动作延时时间的设定来实现及时准确的保护，保证生产的安全。同时通过通信可以对电动机运行状况的详细信息在上位机上进行实时检测，为过程分析和管理优化提供 基础。在设备可能产生重大故障前，越限报警可及时提醒管理人员进行处理，避免不必要停机对正常生产造成影响，尽量保证设备运行的有效性。

热过载（TOL）保护是通过对电动机运行中热容量的跟踪计算来保护电动机免于因过热而缩短寿命或损坏。同时，TOL保护的热记忆功能对需要频繁起动电机的场合具有重要的意义。

TOL保护具有热记忆功能，可以有效地避免电机在过热 状态下起动。M10x装置模拟了电机在各种运行状态下的热状态，以便充分地使用电机，又能保证电机的安全。热过载保护同时考虑到了电机转子和定子的温升， 并充分考虑了三相不平衡对电机发热的影响。当要重新起动电机时，装置会自动判断电机停止运行后的温度是否已下降到可以重新起动的限值，是则允许重新起动，否则闭锁起动操作直至电机温度下降到满足重新起动的限定条件。
